1 Composició de PCS

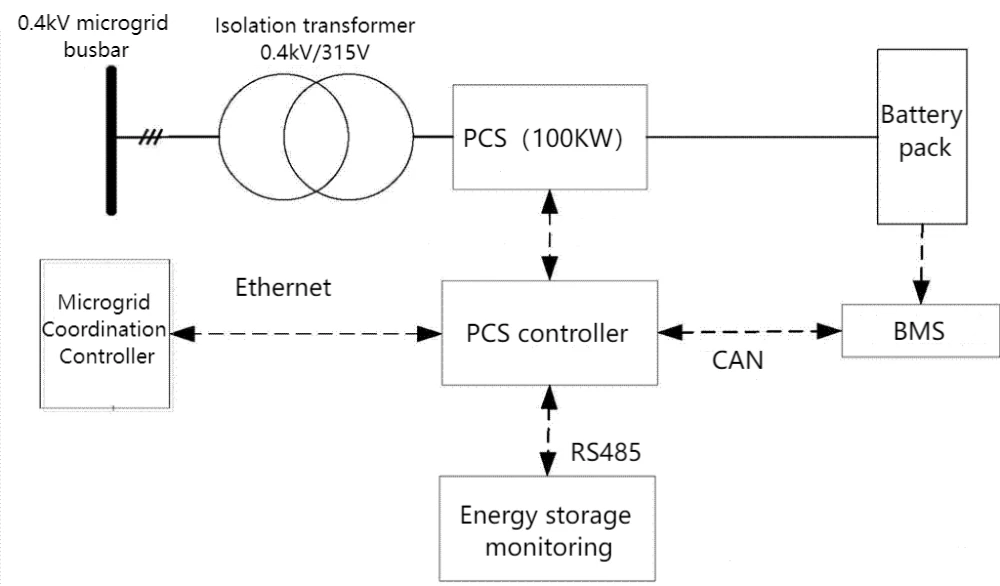

PCS, com a component bàsic del sistema d'emmagatzematge d'energia, integra convertidors bidireccionals DC/AC i unitats de control. El seu controlador rep ordres externes mitjançant protocols de comunicació avançats, identifica de manera intel·ligent els requisits d'energia, controla amb precisió el procés de càrrega i descàrrega de la bateria i aconsegueix un ajust flexible de la potència activa i reactiva a la xarxa elèctrica. Al mateix temps, col·labora estretament amb el sistema de gestió de la bateria (BMS) a través de la interfície CAN per controlar l'estat de la bateria en temps real, assegurant el funcionament segur i eficient de la bateria.

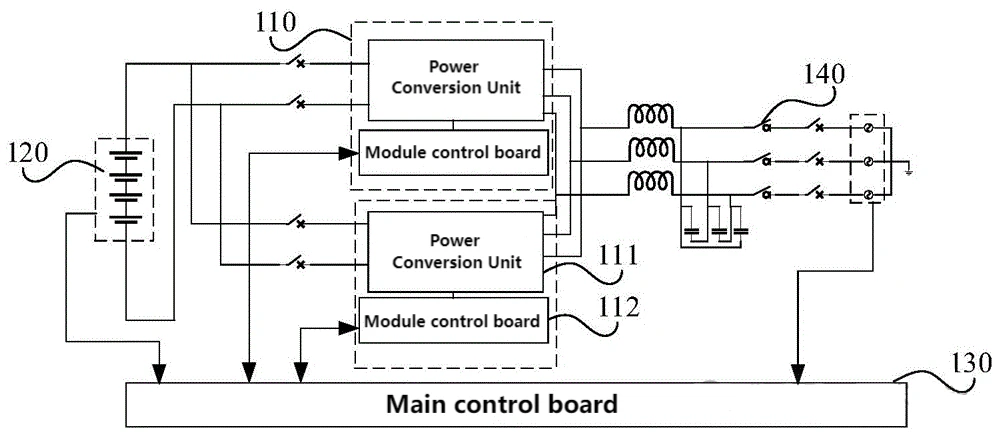

2 Anàlisi detallada de l'estructura interna del PCS
1. Cara de corrent continu
Com a entrada d'energia de PCS, el costat de CC és responsable de recollir energia elèctrica de CC del paquet de bateries. Els components clau inclouen:
(1) Bus de corrent continu: fet de coure o alumini de baixa resistència per garantir una transmissió eficient d'energia elèctrica.
(2) Condensador: com a amortidor, equilibra les fluctuacions de tensió i proporciona un suport d'energia estable.
(3) Inductància: filtreu la pulsació d'alta freqüència, la sortida de CC suau i milloreu la velocitat de resposta del sistema.
2. Vessant comunicativa
El costat de CA converteix l'energia elèctrica de CC en energia elèctrica de CA i la subministra a la xarxa o la càrrega per utilitzar-la. Els components principals inclouen:
(1) Inversor: utilitzant IGBT d'alta eficiència i altres dispositius, aconsegueix la conversió de CC a CA mitjançant un control precís de l'estat de l'interruptor i admet un ajust flexible de freqüència i tensió.
(2) Filtre: filtra eficaçment el soroll i els harmònics d'alta freqüència a la sortida de l'inversor, assegurant una forma d'ona de tensió de sortida pura i estable.
(3) Transformador de sortida: ajusteu el nivell de tensió segons la demanda de càrrega i proporcioneu una sortida d'energia elèctrica adequada.
3. Sistema de control
Com a centre intel·ligent de PCS, el sistema de control s'encarrega de supervisar i regular l'estat operatiu de tot el sistema. Les unitats clau inclouen:
(1) Unitat de control principal: basada en microprocessadors o DSP d'alt rendiment, monitorització i processament en temps real de dades del sistema, ajustant la conversió i el control de potència segons estratègies preestablertes.
(2) Unitat de mesura: recull amb precisió els paràmetres clau com ara la tensió, el corrent i la freqüència per proporcionar suport de dades per al sistema de control.
(3) Unitat de protecció: seguiment en temps real de condicions anormals (com ara sobreintensitat, sobretensió, sobretemperatura), activació ràpida de mesures de protecció per garantir la seguretat del sistema.
4. Mòdul de comunicació
El mòdul de comunicació construeix un pont entre els PCS i el món extern, admet la supervisió i el control remots i millora el manteniment i la seguretat del sistema.
L'estructura interna de l'inversor d'emmagatzematge d'energia és exquisida, que consta de quatre components bàsics: interfície de CC, terminal de conversió de CA, sistema de control intel·ligent i mòdul de pont de comunicació. La interfície DC se centra en la recepció i l'emmagatzematge d'energia elèctrica DC, assegurant l'estabilitat de l'entrada d'energia; L'extrem de conversió de CA és responsable de convertir de manera eficient l'energia elèctrica de CC en energia elèctrica de CA, aconseguint una sortida flexible d'energia elèctrica. El sistema de control intel·ligent serveix com a centre central, controlant exhaustivament i regulant finament l'estat de funcionament de tot el sistema per garantir l'eficiència i la seguretat del procés de conversió. El mòdul del pont de comunicació millora la interconnectivitat del sistema d'emmagatzematge d'energia, millorant la fiabilitat i seguretat generals del sistema. Aquests components treballen estretament junts per aconseguir un rendiment excel·lent en la conversió d'energia i el control dels inversors d'emmagatzematge d'energia, establint una base sòlida per a l'aplicació generalitzada de la tecnologia d'emmagatzematge d'energia.
3 components bàsics PCS
1. Els dispositius electrònics d'alimentació, com ara IGBT, MOSFET, etc., són clau per a la conversió d'energia i aconsegueixen un control eficient i precís de corrent i tensió.
2. Circuit de control: algorismes integrats d'adquisició, processament i control del senyal per garantir un control precís dels dispositius electrònics de potència.
3. Components d'emmagatzematge d'energia: incloses bateries, supercondensadors, etc., es poden configurar de manera flexible segons els requisits de l'aplicació per satisfer les necessitats d'emmagatzematge d'energia a llarg termini o transitòries.
4. Components de connexió elèctrica: canals clau per garantir una transmissió eficient i segura de l'energia elèctrica, utilitzant materials d'alta qualitat per garantir un funcionament estable del sistema.
4 característiques PCS
1. Eficiència: Adoptar una tecnologia avançada d'electrònica de potència per aconseguir una conversió d'alta eficiència i millorar la utilització global de l'energia.
2. Estabilitat: mitjançant estratègies de control precises, assegureu-vos una sortida de potència estable i fiable i garanteix un bon funcionament del sistema.
3. Fiabilitat: selecció de components d'alta qualitat i dissenys fiables per adaptar-se a diversos entorns i allargar la vida útil dels equips.
4. Flexibilitat: Disseny modular, fàcil d'ampliar i personalitzar, satisfent necessitats diverses en diferents escenaris.
Conclusió
En resum, els inversors d'emmagatzematge d'energia tenen un paper fonamental en el camp de la tecnologia d'emmagatzematge d'energia a causa de la seva alta eficiència, estabilitat, fiabilitat i flexibilitat, establint una base sòlida per a l'aplicació generalitzada de les energies renovables.
